FCF系列

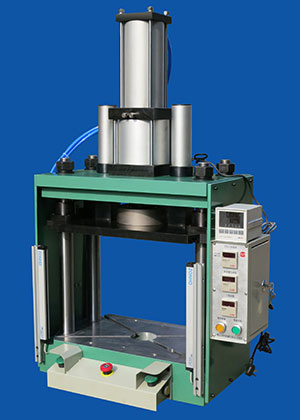

FCF系列四柱精密氣液增力壓力機

機械特性:

1、采用液壓增力氣缸驅動，在行程的任何位置都可以加壓工作。
2、機體采用四柱龍門框架結構，用鋼板焊接而成，剛性好、強度大。
3、焊接后的機體消除內應力后，在大型設備上一次性加工出基準面。
4、上模固定板采用雙導柱結構，不但防轉，而且具有極好的導向精度。
5、工作臺和上模固定板采用雙T形槽安裝固定模具，方便穩妥和可靠。
6、工作過程無振動、無沖擊、無噪音，極大提高工件加工質量及模具壽命。
7、輸出壓力與氣源壓力成正比，對輸出壓力及運行速度的調節方便快捷。
8、僅僅是普通機械壓力機或液壓機能耗的10%－20%，極大的節約成本。
9、電控系統可以設定工作周期和保壓時間，設定并記錄工作次數。

FCF系列精密氣液增力壓力機，機體采用四柱結構，為了工件上下方便，機體的四柱向中間靠攏。這樣的結構，工作時機體受力均勻一致，既保證氣缸中心線與工作臺面的垂直，又便于操作者對工件的上下拾取。

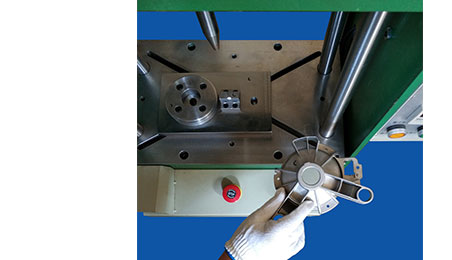

產品用途： 適用于五金、電子、電器、汽車、機械、鐘表、儀器等眾多行業在裝配、落料、切割、成型、翻邊、壓入、鉚接、沖縫、校準和壓印等工序使用。
                  是替代液壓機、大缸徑氣動壓力機和機械沖床的理想設備。

定貨代碼：

例如：定購四柱氣液增力壓力機，公稱壓力為80KN（0.7MPa），總行程100，力行程10，上模安裝方式B型，采用雙手按鈕操作，帶安全光幕防護的精密氣液增力壓力機。
定貨代碼為：FCF-08-B-100-10-MG

選裝部件：

氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
缸內磁環 定貨代碼-S 帶測壓接口 定貨代碼-J 力行程可調 定貨代碼-A 感應開關（行程開關） 定貨代碼-K
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
上模安裝方式A型 定貨代碼-A 上模安裝方式B型 定貨代碼-B 有機玻璃護罩 定貨代碼-H 耐震壓力表 定貨代碼-m
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
壓力變送器 定貨代碼-P 安全光幕 定貨代碼-G 操作方式（手按/腳踏） 定貨代碼-M/F 峰值儀 定貨代碼-V
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
機器工作臺（桌子） 定貨代碼-Z 位移傳感器 定貨代碼-W 波形比較監控系統 定貨代碼-X 載荷傳感器 定貨代碼-Y


性能參數：

FCF系列精密氣液增力壓力機輸出力、行程及主要參數

  輸出力/0.7MPa U V B*T D 主要性能參數
定貨型號： 工作力 快進力 返回力 總行程 力行程 臺面尺寸 閉合高度 工作周期 下行速度 保壓時間 操作方式 電源電壓 耗氣量 外形尺寸 凈重
  [KN] [KN] [KN] [mm] [mm] [mm] [mm] [S] [CM/S] [S] [M/F] [V] [L/次] [CM] [KG]
FCF-02-A-U-V-M/F 20 1.6 1.1 50~200 5~45 310*240 250 1.0 10~60 任意設定 雙手/腳踏 AC220 1.0 69*34*95 100
FCF-02-B-U-V-M/F 270 110
FCF-03-A-U-V-M/F 30 1.6 1.1 50~200 5~45 350*270 280 1.0 10~60 任意設定 雙手/腳踏 AC220 1.4 73*37*97 123
FCF-03-B-U-V-M/F 300 135
FCF-05-A-U-V-M/F 50 1.6 1.1 50~200 5~45 390*300 310 1.1 10~60 任意設定 雙手/腳踏 AC220 2.0 77*40*100 152
FCF-05-B-U-V-M/F 330 170
FCF-08-A-U-V-M/F 80 3.5 2.3 75~200 5~40 420*320 325 1.4 8~48 任意設定 雙手/腳踏 AC220 3.6 82*42*110 200
FCF-08-B-U-V-M/F 350 220
FCF-10-A-U-V-M/F 100 5.4 4.0 75~200 5~30 440*340 340 1.7 5~38 任意設定 雙手/腳踏 AC220 4.8 85*44*120 225
FCF-10-B-U-V-M/F 370 250
FCF-16-A-U-V-M/F 160 5.4 4.0 75~200 5~30 460*360 360 2.4 5~38 任意設定 雙手/腳踏 AC220 7.1 90*46*130 260
FCF-16-B-U-V-M/F 370 290
FCF-25-A-U-V-M/F 250 8.5 6.6 75~200 5~35 480*380 370 3.2 3~30 任意設定 雙手/腳踏 AC220 11.0 93*48*140 325
FCF-25-B-U-V-M/F 380 360

注釋：A、B為上模安裝方式，U為總行程（可選50-75-100-150-200），V為力行程（可選5-10-15-20-25-30）。

結構尺寸：

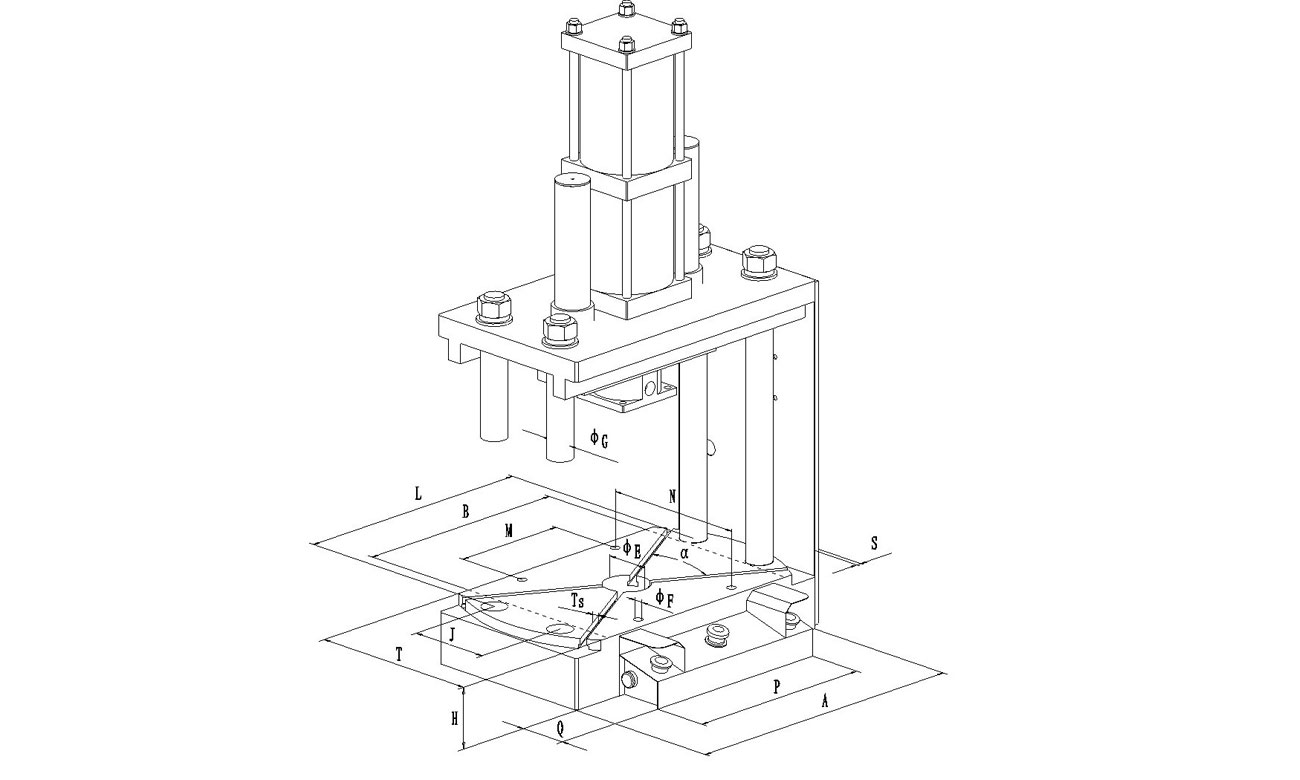

FCF系列精密氣液增力壓力機工作臺面及底座結構尺寸

  B T H E α Ts A S M N F G J L P Q
定貨型號： 工作臺面相關尺寸 底座結構相關尺寸
  [mm] [mm] [mm] [mm] [°] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
FCF-02-A-U-V-M/F 310 240 120 60 60 12 420 10 200 200 12 30 110 344 300 100
FCF-02-B-U-V-M/F
FCF-03-A-U-V-M/F 350 270 120 70 60 12 460 10 200 230 12 30 130 384 400 100
FCF-03-B-U-V-M/F
FCF-05-A-U-V-M/F 390 300 120 80 60 12 500 10 200 260 12 30 150 424 400 100
FCF-05-B-U-V-M/F
FCF-08-A-U-V-M/F 420 320 120 80 60 12 560 10 200 280 12 40 158 464 400 100
FCF-08-B-U-V-M/F
FCF-10-A-U-V-M/F 440 340 120 80 60 12 580 10 240 280 12 40 160 484 400 100
FCF-10-B-U-V-M/F
FCF-16-A-U-V-M/F 460 360 120 90 60 12 620 10 240 300 12 50 170 514 400 100
FCF-16-B-U-V-M/F
FCF-25-A-U-V-M/F 480 380 120 100 60 12 660 10 240 320 12 60 180 544 400 100
FCF-25-B-U-V-M/F

注釋：T形槽其他尺寸按照GB/T158-1996

A型
B型

FCF系列精密氣液增力壓力機-上模安裝方式A型、B型結構尺寸

  P1 Q1 B1 T1 H1 M1 N1 G1 F1 R1 E1 K1 W1 S1 B2 T2 H2 E2 α2
定貨型號： A型小平臺螺釘孔安裝方式 A型模柄孔安裝方式 B型上模板尺寸
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [°]
FCF-02-A-U-V-M/F 260 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FCF-02-B-U-V-M/F     310 220 30 60 60
FCF-03-A-U-V-M/F 260 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FCF-03-B-U-V-M/F     350 250 30 70 60
FCF-05-A-U-V-M/F 260 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FCF-05-B-U-V-M/F     390 280 30 80 60
FCF-08-A-U-V-M/F 300 110 120 100 55 100 80 13 11 54 28 M12 20 15
FCF-08-B-U-V-M/F     420 300 30 80 60
FCF-10-A-U-V-M/F 340 120 140 120 60 116 96 14 13 63 32 M16 26 20
FCF-10-B-U-V-M/F     440 320 30 80 60
FCF-16-A-U-V-M/F 340 120 140 120 60 116 96 14 13 63 32 M16 26 20
FCF-16-B-U-V-M/F     460 340 30 90 60
FCF-25-A-U-V-M/F 380 130 164 128 70 134 98 15 17 68 40 M20 32 22
FCF-25-B-U-V-M/F     480 360 30 100 60

注釋：T形槽其他尺寸按照GB/T158-1996
